제116회 전기안전기술사 기출문제





1교시

1. 변성기(Potential Transformer, Current Transformer)의 사용목적에 대하여 설명하시오.

2. 변류기(Current Transformer) 2차 개방 시 위험한 이유를 설명하시오.

3. 전기회로 해석에서 키르히호프 제 1법칙과 제 2법칙을 설명하시오.

4. 동기 발전기의 병렬 운전조건을 설명하시오.

5. 전기사업법 제18조에 의한 전기의 품질기준을 설명하시오.

6. 브레인 스토밍(Brain Storming)에 대하여 설명하시오.

7. 커패시터(Capacitor)의 이상유무 판단법을 설명하시오.

8. 산업안전보건법 제12조에 의한 안전관리 표지의 종류·형태 및 설치방법에 대하여 설명하시오.

9. 산업안전보건법 제16조의 3에 의한 안전관리담당자의 업무를 설명하시오.

10. 다음 회로를 a-b측에서 바라본 테브난 등가회로로 변환하시오.



11. KS C IEC 60079에 의한 방폭기기의 명판에 쓰인 기호에 대한 의미를 설명하시오.

                Ex e IIC T6

12. 고용 노동부령으로 정하는 바에 따라, 산업재해예방을 위하여 종합적인 개선조치를 할 필요가 있다고 인정할 때, 사업주에게 안전보건개선계획의 수립·시행을 명할 수 있는 사업장을 설명하시오.

13. 변압기 소음발생원인에 대하여 설명하시오.



2교시

1. 최근 태양광발전소, 풍력발전소 등에 설치된 ESS(Energy Storage System)로 인해 화재사고가 발생하고 있는데 시공(설치)상 기술적 문제와 설비 운영상 문제점에 대하여 설명하시오.

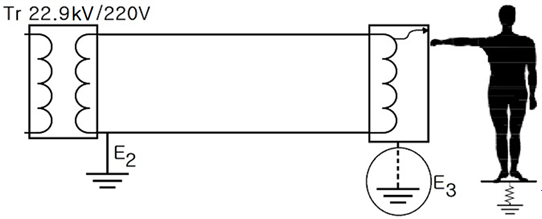

2. 다음의 전기시스템은 욕실에서 사용 중인 전기기기 및 전원의 회로도이다. 전기기기의 누전으로 지락전류가 흐를 경우 외함접지(제 3종 접지)의 유무에 따른 인체 통전전류값을 각각 구하고, 이 장소의 감전예방대책을 “전기설비기술기준의 판단기준”에 의거하여 설명하시오.

① 인체저항 1[kΩ] ② 2종 접지 저항값 5[Ω]

③ 3종 접지 저항값 80[Ω]

④ 인체와 욕실 바닥의 접촉저항 300[Ω]



3. 변압기와 유도전동기에서 발생하는 손실종류와 원인을 설명하시오.

4. 전격에 의한 인체 상해의 종류를 설명하시오.

5. 발전소와 변전소의 접지설계 시 고려사항에 대하여 설명하시오.

(1) 대지저항률
(2) 최대지락전류 결정
(3) 소요접지저항 결정
(4) 허용접촉 및 보폭전압 확인(인체의 안전확보)

6. 산업안전보건법 시행령 제33조의 6에 의한 공정안전보고서(PSM)를 제출해야 하는

사업장에 대하여 설명하시오.

(1) 유해ㆍ위험설비를 보유하고 있는 사업장 종류

(2) 적용 제외대상 사업장 종류





3교시

1. 산업재해통계 계산방법의 종류에 대하여 설명하시오.
(1) 연천인률 (2) 도수율

(3) 강도율 (4) 종합재해지수

2. 전기설비 공사를 도급으로 시행하는 경우, 산업안전보건법 제29조에 의한 도급공사 시 안전보건조치 사항에 대하여 설명하시오.

3. 최근 전력계통의 대용량화와 신재생에너지의 활용으로 인한 분산전원의 투입이 증가되고 있다. 이에 따른 전력계통의 안정도 향상대책에 대하여 설명하시오.

4. 낙뢰가 빈번한 장소에서 2[kA] 낙뢰 방전전류가 반구형 접지극으로 흐르는 순간, 20[m]떨어진 지점에서 이 접지를 향하여 보폭 70[cm]로 걸어오는 사람의 보폭전압과 인체 통전전류의 크기를 구하고, 또한 이 장소의 안전대책에 대하여 설명하시오. (단, 대지저항률        는 100[Ωㆍm], 한쪽 발과 대지의 접촉저항 300[Ω], 인체저항을1[㏀]이라고 가정한다.)

5. 산업안전보건기준에 관한 규칙(제302조 및 304조)에는 누전에 의한 감전방지를 위하여 전기기계기구의 접지 또는 누전차단기의 설치를 의무화 하고 있다. 다만 각각의 경우에도 이 의무사항을 적용하지 아니할 수 있는 3가지 조건을 제시하고 그 이유를 설명하시오.

6. 지하 전력구(공동구) 또는 맨홀 등 밀폐공간 내에서 작업 시 작업자의 재해예방조치에 대하여 설명하시오.



4교시

1. 정전작업 계획서(요령서) 작성 및 정전작업 시의 조치사항에 대하여 설명하시오.

2. 전기화재의 메커니즘과 발생 원인에 대하여 설명하시오.

3. 다음은 피뢰기에 관한 사항이다. 다음 각항에 대하여 설명하시오.

(1) 피뢰기의 역할과 구비조건

(2) 피뢰기의 제한전압

(3) 방전개시전압

4. 선로정수인 저항, 인덕턴스, 정전용량, 누설콘덕턴스를 각각 설명하시오.

5. 변압기 결선방식 중 중성점 접지여부에 따른 결선방식의 종류 및 고려사항에 대하여 설명하시오.

6. 154[kV]이상 변전소에서 적용하고 있는 모선 보호방식에 대하여 설명하시오.

(1) 전류 차동방식 (2) 전류 비율 차동방식 (3) 전압 차동방식
