제98회 토목구조기술사 기출문제





1교시

※ 다음 문제 중 10문제를 선택하여 설명하시오. (각10점)
1. 기존시설물에 대한 유지관리차원의 자산관리개념에 대하여 설명하시오.
2. 현행 콘크리트용 앵커의 강도설계법과 허용응력설계법을 비교하여 설명하시오.
3. 현행 콘크리트구조설계기준에서 규정하는 고강도철근(철선 및 용접철망포함)의
설계기준 항복강도 및 적용하는 변형률에 대하여 설명하고, 상기 설계기준 항복강도
보다 높은 고강도 철근 적용시 검증하여야 할 사항들에 대하여 설명하시오.
4. 요철 유무에 따른 포켓기초(Pocket Foundation)의 장단점에 대해 설명하시오.
5. 아치리브 단면형식에 따른 아치교의 종류를 설명하시오.
6. 구조해석시 구조물 형상에 따른 좌표의 종류에 대해 설명하시오.
7. 기둥의 연성도 및 연성도계수에 대해 설명하시오.
8. 전단스팬비(a/d)에 따른 보의 파괴형태를 설명하고, 전단위험단면을 지점에서 유효
깊이(d)만큼 떨어진 위치로 정하는 이유에 대해 설명하시오.

9. R.C보에서 철근과 콘크리트의 부착에 영향을 미치는 요인에 대해 설명하시오.
10. PS 강연선과 PS 강봉의 장단점을 응력-변형률 개념을 포함하여 설명하시오.
11. 지중에 있는 구조물이나 지형 높이차를 지지하는 구조물 즉 옹벽, 지중암거 및 가시설
구조물을 설계하고자 한다. 상기 구조물 설계시에 적용하는 토압을 구조물 변위에
따른 관계로 설명하시오.
12. 아래 그림과 같은 T형보를 전면필렛용접으로 공장에서 제작한다. 하중은 용접선에
수직으로 작용하고 강종은 SM400, 모재 두께는 40mm 이하이다. 용접선에 작용하는
응력과 합성응력을 구하시오





13. 강재의 규격은 SS400, SM400A,B,C, SMA50 같은 방법으로 표시한다. 상기 표시 방법에서
SS, SM, SMA과 400, 400, 50과 A, B, C가 나타내는 것을 설명하고, 상기 강재의
차이점을 나타내는 기준을 설명하시오.









2교시

※ 다음 문제 중 4문제를 선택하여 설명하시오. (각25점)
1. 다음 그림과 같은 구조계의 E점에 연직하중 P가 작용시 E점의 처짐과 단부 A와 C의
휨모멘트를 구하시오.
(단, 보AB, 보CD의 단면2차모멘트(I)와 탄성계수(E)는 일정하고, 직교상태이며, a>b 이다.)





2. P.S.C 박스거더교를 이동식 비계공법(MSS ; Movable Scaffolding System)으로 설계 시
고려사항과 PS텐던 배치방법에 대해 설명하시오.
3. 콘크리트에서 발생하는 탄산화현상의 메카니즘과 탄산화현상의 영향인자와 대책방안에
대해 설명하시오.

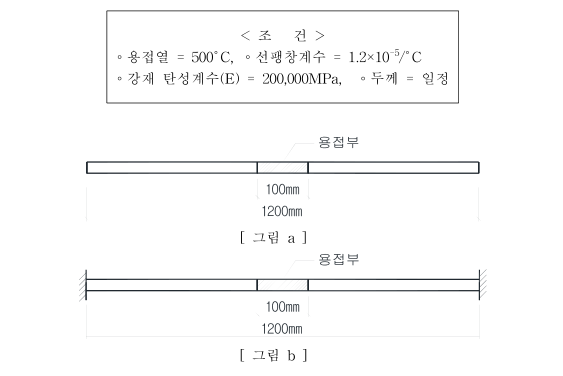

4. 다음 그림과 같은 봉을 용접하여 연결하고자 한다.
1) 용접부에서 발생하는 잔류응력의 원인과 영향 및 경감대책에 대해서 설명하시오.
2) 봉의 양단이 [그림 a]와 같이 자유단일 때와 [그림 b]와 같이 고정단일 때에 용접에
의해서 발생되는 변형률과 잔류응력을 구하시오.





5. 교량 계획 및 설계 시 수해방지를 위해 고려하여야 할 사항에 대해 설명하시오

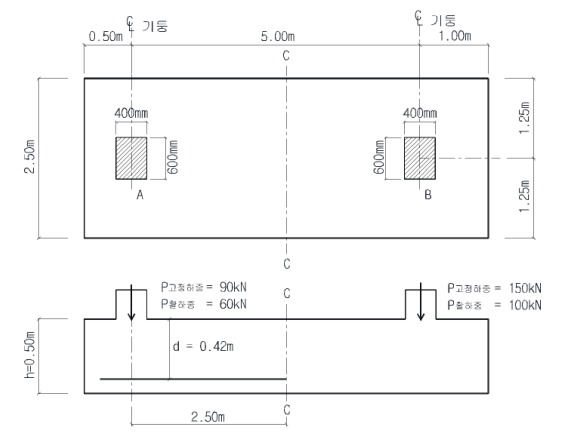

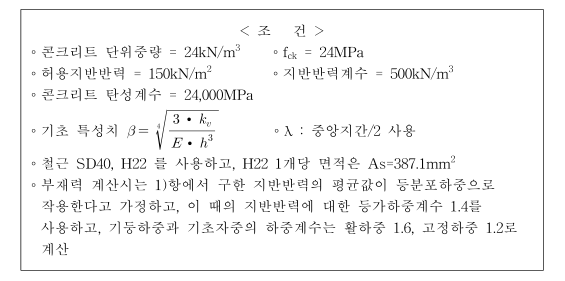

6. 다음 그림과 같이 2개의 기둥을 지지하고 있는 확대기초를 설계하고자 한다.
1) 확대기초 설계를 위한 해석방법과 지반반력을 검토하시오.
2) B기둥 중심으로 전단설계와 C단면에 대한 휨설계를 하고 인장철근 배치도를 그리시오.
(단, 콘크리트 전단강도 계산은 근사식을 이용하고, 철근배치도는 긴 변 철근과 짧은
변 철근위치를 나타내는 원칙을 제시하시오.)

3교시

※ 다음 문제 중 4문제를 선택하여 설명하시오. (각25점)
1. 다음 그림과 같은 가장자리의 영향을 받지 않는 단일 갈고리볼트가 설치되어 있는
경우에 45kN의 계수 인장하중이 작용할 때 안전성을 확보할 수 있는 수평매입길이(e h )
를 구하시오.
(단, 볼트의 인장강도(=400MPa), 콘크리트의 설계기준강도(=30MPa), 갈고리 볼트
단면적(A se =384 mm 2 ), 그리고 사용 시 앵커가 설치된 기초판에 균열이 발생하고 콘크리트
파 괴를 구속하기 위한 별도의 보조철근은 배근하지 않는다고 가정한다. 또한 연성
강재요소를 적용한다.)

2. R.C라멘 접합부의 보강철근 개념과 스트럿타이모델 적용에 대하여 설명하시오.



3. 초장대교 계획시 강재 주탑과 콘크리트 주탑의 장단점을 현수교와 사장교로 예를 들어
설명하시오.
4. P.S.C 콘크리트 교량의 가설공법의 종류와 공법별 설계시 고려사항에 대해 설명하시오.

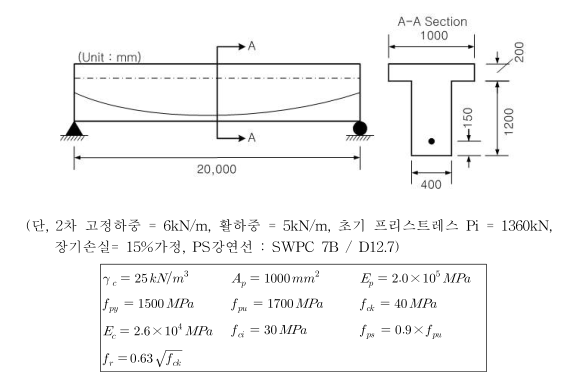

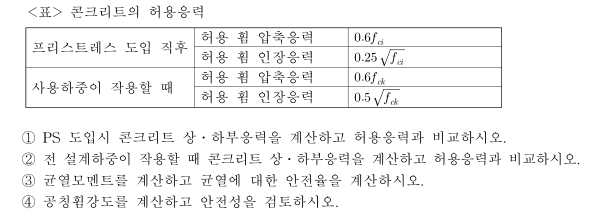

5. 다음 그림과 같은 단순보의 지간 중앙단면에 대해서 설계하시오.





6. 터널 입구부에 터널 갱문을 설치하고자 할 때, 설계시 고려할 사항 및 위치 선정 기준을
설명하고, 아래와 같은 교차지형별(①: 직각형, ②: 경사형, ③: 골짜기형)로 갱문을
설치시 특별히 고려할 설계하중에 대하여 설명하시오.



4교시

※ 다음 문제 중 4문제를 선택하여 설명하시오. (각25점)

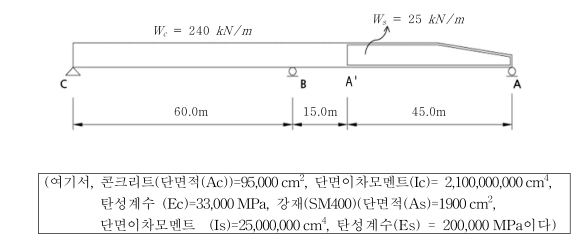

1. 다음 그림과 같은 P.C BOX GIRDER(I.L.M)교량의 가설시 가설용 NOSE끝단에서의
최대 처짐값을 가상일의 원리를 적용하여 구하시오.



2. 기존 교량에 대해 내진성능을 평가한 결과 내진성능(교각, 받침장치, 받침지지길이)이 부
족한 것으로 평가되었다. 이에 대한 보강방안을 제시하시오.
3. 교량 계획 시 조형미를 고려하여 계획하고자 한다. 교량 미관 설계를 위한 기본개념, 기
본요인 및 미관을 창조하는 방법과 미관을 고려하여 교량 계획을 하여야 할 지형에
대해서 설명하시오.
4. 소수거더 강교 설계시 설계일반사항에 대해 서술하시오

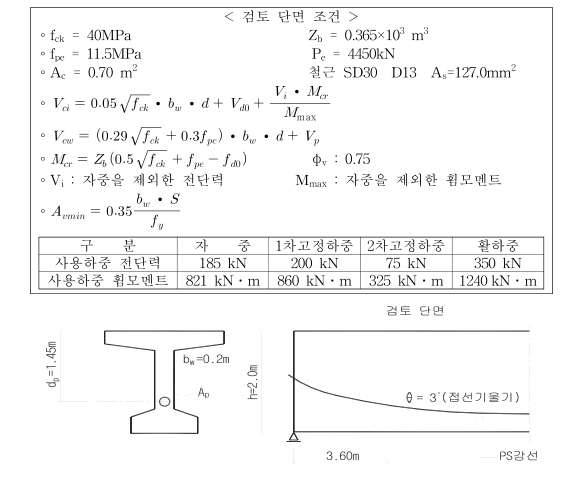

5. 그 림과 같은 I형 단면의 보와 강선배치도가 있다. 지점으로부터 3.6m 떨어진 위치에
대해 도로교설계기준으로 전단설계를 하시오.



6. 다음 그림과 같은 구조물의 반력을 구하고 휨모멘트도를 그리시오. (단, 모든 부재의
E(탄성계수), I(단면 2차 모멘트)는 일정하며, 기타 풀이에 필요한 사항은 가정하여
계산한다.)
