제71회 화공안전관리기술사 기출문제



1교시

※ 다음 문제중 10문제를 선택하여 설명하십시오. (각 10점)

1. 위험요인확인(Hazard identification) 2. 화염일주한계

3. 본질안전방폭구조 4. 제1종위험물

5. 가연성가스 6. 도수강도치

7. 일시적노동불능

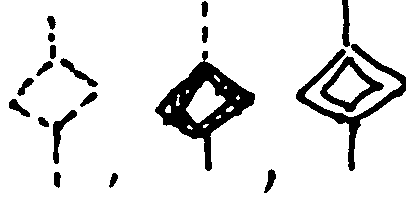

8. 기호중 각 명칭과 차이를 설명하시오.

9. 3성분계

10. 예비위험분석기법(preliminary hazard analysis)

11. 안전코드(safety code)외 안전표준(safety standard)용어 차이점

12. 화학공장의 표류전류

13. 연소형식의 분류 및 정의



2교시

※ 다음 문제중 4문제를 선택하여 설명하십시오. (각25점)

1. 석유화학공정의 방폭지역구분에 대하여 구체적으로 논하고 안전대책을 기술하시오.

2. 위험물의 일반적특성 및 위험분석에 필요한 물리화학적 특성 및 안전대책을 쓰시오.

3. 연소위험성을 종합적으로 판정하는데 연소발생과 확대특성 지표에 대하여 기술하

시오.

4. 화학공장의 정전기 발생에 영향을 주는 인자를 들어 설명하고 이에 따른 방지대책을 기술하시오.

5. 화학공정의 위험확인 및 위험평각화정을 후로쉬트(Flowsheet)를 그림으로 그리고 중요부분은 구체적으로 기술하시오.

6. 기상폭발에 의한 요인, 피해종류, 피해예측에 대해 기술하고 안전대책을 쓰시오.

7. 산재예방을 위한 휴먼에러와 근골격계 예방질환과 연계된 휴먼에러방지안전대책 법적 공학적 측면에서 논하라.



3교시

※ 다음 문제중 4문제를 선택하여 설명하시오. (각 25점)

1. 제조물 책임법상의 결함요소를 분석하고 기업이 대응해야 할 산업안전대책을 기술하시오.

2. 안전성 평가에 필요한 정성적 해석기법과 정량적 해석기법을 각각 3가지씩 들고 개요, 적정시기, 필요정보, 결과형태 등을 각각 기술하시오.

3. 고압가스는 고압상태하에서 3가지로 구분한다. 각각 용어정의와 관련 가스종류 안전취급대책을 기술하시오.

4. 폐쇄된 장소(탱크, 사이로, 맨홀, 피트 등)에서 작업을 시키려 한다. 안전책임전문가로서 취해야 할 안전대책을 안전지침, 안전순서 조치사항 순으로 기술하시오.

5. 내용적이 40㎥, 게이지압력 55kg/㎠로 압축된 질소의 압력용기가 파열했을 때 에너지 TNT당량을 구하라. 대기압을 1kg/㎠로 하면 P2=56kg/㎠, 공기, 질소 모두 γ=1.4, 온도는 13℃다. Baker formula식을 이용하라.

(TNT 환산계수 = 0.0269659)

6. KOSHA 18000 인증을 신규 신청하려는 기업에서 안전 전문가의 도움을 얻고져 한다. 안전문전문가가 자문해야 할 자체평가 내용을 기술하시오.



4교시

※ 다음 6문제중 4문제를 선택하여 설명하십시오. (각25점)

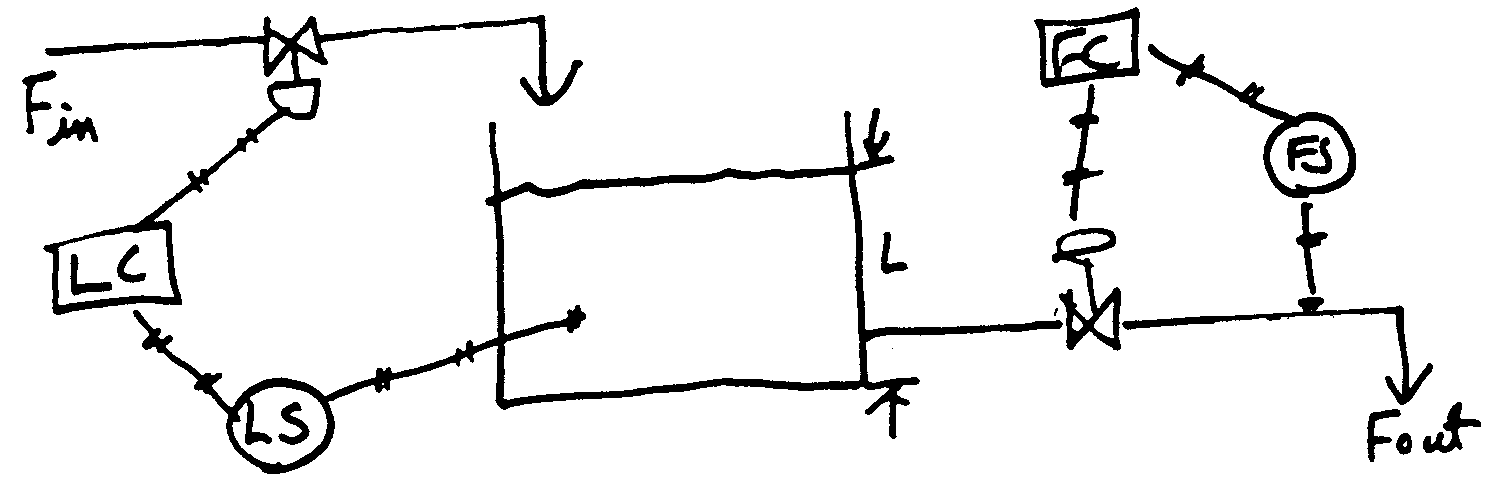

1. 다음과 같은 간단한 탱크공정의 흐름도(PFD)가 있다.

(단, ║ ║ ║ 제어루프 F=유량, C=제어기, S=sensor:계기, L=유량 레블)

원천적인 사고원인(Root Cause)들을 5가지 나열하시오.

2. LPG저장탱크에 가연성 물질이 저장되어 있으며, 만약 점화원이 존재한다면 BLEVE를 유발할 가능성이 충분히 존재한다. 만약 즉시 점화되지 않는다면 증기운이 주거지역 쪽으로 충분히 이동한 후 VCE를 유발하거나 Flash Fire를 유발할 수 있다. 바람부는 방향쪽으로의 점화가능성은 매우 적으며 이와 관련된 데이터는 다음과 같다.

① 가압상태의 LPG의 대량 누출빈도 : 1.0x10-5

② 탱크에서의 즉시 점화 가능성 : 0.2

③ 주거지역으로의 풍향가능성 : 0.3

④ 주거지역 또는 비주거지역에서의 자연점화가능성 : 0.8

⑤ Flash Fire보다 VCE가 발생할 가능성: 0.4

이 데이터를 사용하여 이벤트 트리(event tree)를 작성하고 각각의 사건에 대한 빈도를 계산하고, 각 빈도의 합이 초기사건 빈도인 1.0x10-5와 일치함을 보여라.



3. 공정안전관리체계(PSM)에서 사고조사는 매우 중요하다. 다시 말하면 사고조사는 신속하면서도 정확하여야 한다. 또한 명백한 증거중심의 객관성도 유지하여야 한다. 사고조사 절차를 5단계로 분류하고 각 단계별로 유의할 점을 명시하여 설명하여라.



4. 이상트리분석(FTA : Fault Tree Analysis)기법은 화학공정의 정량적 위험분석을 위한 주요한 기법중에 하나이다. 간단한 공정의 예를 들어서 기법을 설명하고 특히 확률계산기법을 예시하여 보여주시오. 또한 이상트리(FT)모델의 구성요소와 특징을 설명하시오.



5. 선진국(구미 및 일본등은 이미 공정안전관리체계(PSM)를 1980년대 확립을 기초로 통합위기관리체계(IRMS 또는 RMPP) 및 SHE체계(안전, 보건 및 환경체계)로 확장내지 확대하여 가고 있다. PSM과 비교하여 IRMS 및 SHE 무엇이 추가내지 확장되었는지를 명시하고 IRMS와 SHE를 설명하시오.



6. 화학공장조업제어 체계는 아날로그(analog)로부터 디지털(digital) 중안분산제어체계(DCS)로 국내․외에서 변화하고 있다. 소위 C3(제어 : control,컴퓨터 : computer, 통신 : communication)등 IT(information technology)기술이 미래 안전관리에 미칠 변화와 영향을 논하여 보시오.
